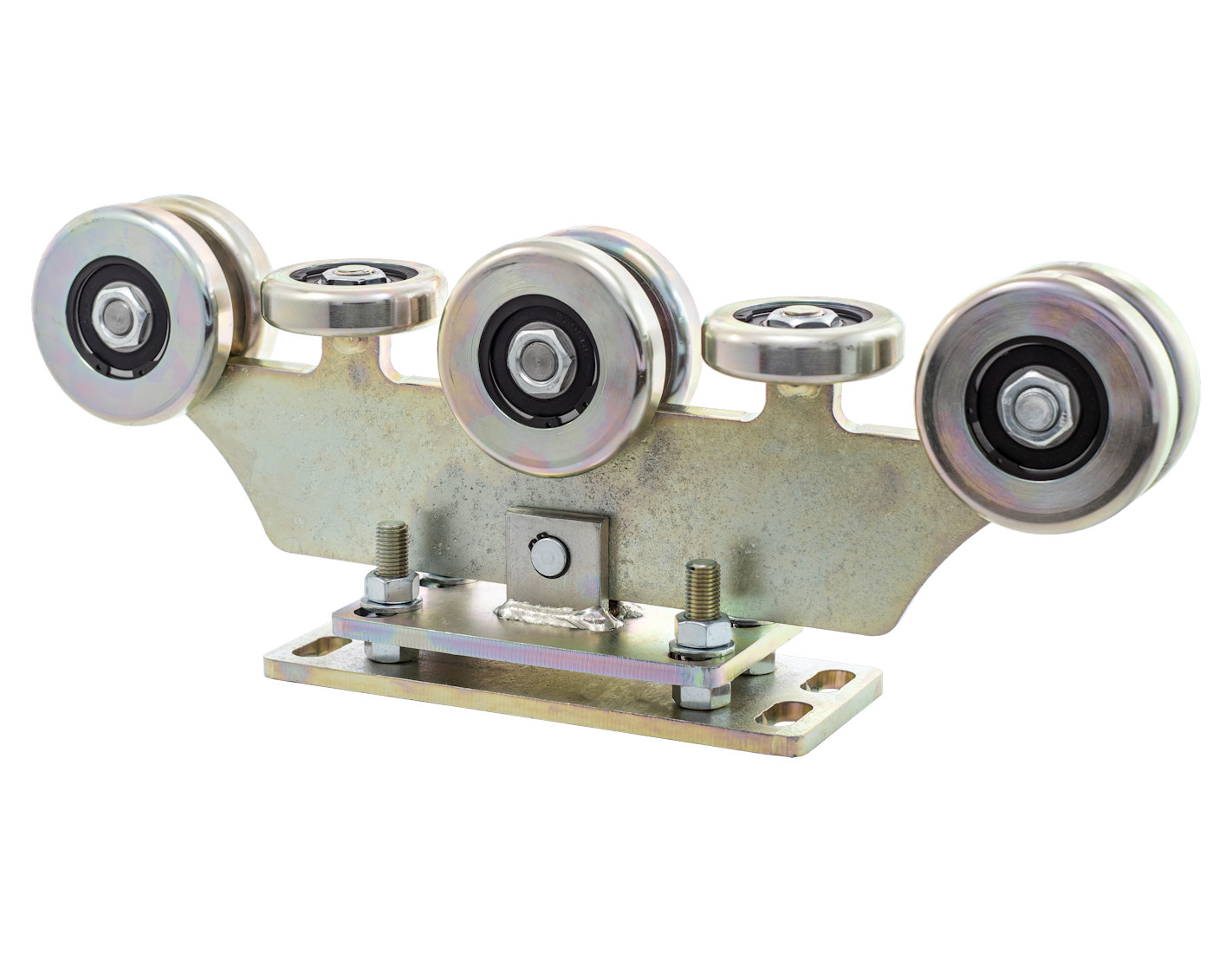

Wózek wahliwy, 8-rolkowy, do bramy z szyną 90 × 100 × 4 lub 5 mm.

Wózek bramy
Precyzyjnie wykonany wózek wahliwy, 8-rolkowy, do bramy przesuwnej do 1200 kg, o świetle wjazdu 4-10 metrów. Wózek z platformą regulacyjną. Wózek do szyny 90 × 100 × 4 mm oraz 90 × 100 × 5 mm. 90 mm to szerokość, 100 mm to wysokość szyny. Prosimy o kontakt w celu ustalenia wymiaru ścianki. Wózki składane są na potrzeby nabywcy.

Wózek ze specjalnie zaprojektowaną rolką, z łożyskiem o większej o 60% nośności statycznej i dynamicznej. Wózek ze stabilną platformą 280 mm, grubym spodem i sztywnymi szpilkami 16 mm.

Dane techniczne i przeznaczenie:

Waga bramy: do 1200 kg
Światło wjazdu: 4-10 m
Rolki: Ø88,5 mm lub 78,5 mm × 22 mm, stalowe, w kształcie idealnego łuku
Platforma: regulowana, 280 × 120 × 10 mm
Łożysko rolki: 6304 2RS, zapinane na pierścień Segera
Powłoka: ocynk galwaniczny
Śruby: M16

Wózki projektowane w systemie ZWD3 - CAD/CAM, z modułem obliczeniowym działających na wózek sił.

1. ROLKI - wózek na specjalnych rolkach, produkowanych wyłącznie w naszej firmie. Rolka zaprojektowana by pomieścić łożysko o większym rozmiarze. Zastosowanie takiego łożyska przekłada się na zwiększenie o 60% zdolności przenoszenia obciążeń osiowych i promieniowych.
Rolki wózka wykonane w standardzie "pod łożysko" (0,01 mm dokładności), precyzyjnie obsadzane (łożysko wciskane prasą, na tzw. "setkę w plusie”) i zapinane na pierścień osadczy Segera. Jest to rozwiązanie droższe w produkcji, ale w 100% eliminujące niekorzystne zjawisko obracania się oraz wypadania łożyska z rolki na skutek działania siły osiowej. Pierścień wykonany jest z ulepszonej stali i osadzony w precyzyjnie (profesjonalnie) wyciętym kanaliku.
NIE STOSUJEMY ROLEK ZAGNIATANYCH. Rolki takie mają otwór z dużym luzem, w który łożysko luźno wpada, a następnie jest zabezpieczane na "zagniotki". Zagniecenia znoszą wielokrotnie niższe obciążenia osiowe niż pierścień osadczy Segera. Brama przesuwna generuje znaczne obciążenia osiowe na łożysko, które prowadzą często do przedwczesnego "luzowania się" łożyska w rolce, na skutek działania obciążeń osiowych i w konsekwencji do "rozsypania się wózka".

2. BIEŻNIA o szerokości 22 mm w kształcie idealnego łuku, co przekłada się na znacznie lżejszą pracę bramy. (wiele firm produkuje rolki 16 mm z płaską bieżnią i z delikatną fazą).

3. ŁOŻYSKA - produkowane przez nas wózki wyposażone są w łożyska typu 2RS (uszczelnienie z tworzywa). Są to łożyska droższe niż najpopularniejsze w wózkach bram łożyska typu ZZ (uszczelnienie stalowe), ale są one znacznie szczelniejsze. Dzięki temu dostaje się do nich mniej brudu i jednocześnie zwiększa się ich żywotność.

Wysoka jakość rolki i obsadzenia łożyska to pierwszy element trwałości naszych wózków.

4. PLATFORMA o długości 280 mm dla stabilnego zamontowania w ławę betonową. Spód wózka 10 mm (nie 7 mm jak w wyrobach importowanych). Grube szpilki 16 mm (nie typowo 12 - 14 mm).
Platformy wyposażone są w podkładki pod nakrętki, które zapobiegają "luzowaniu się" złącza oraz zwiększają powierzchnię docisku. Ich brak może powodować odsunięcie się wózka od osi pracy bramy. U większości producentów brak tej podkładki, my nie oszczędzamy na szczegółach!

Wymiary montażowe wózka:
A: 280 mm
B: 120 mm
C: 240 mm
V2: 44-84 mm regulacja na fasolkach (otwory 39 × 18 mm) / zakres rozstawu szpilek w betonie.

Platformy z fasolkami, dzięki którym na szpilkach wychodzących z ławy można regulować ustawienie wózka we wszystkich płaszczyznach.

UWAGA!
Ze względu na nietypowy model wózka, prosimy o wcześniejszy kontakt celem ustalenia wymiaru ścianki.
